網線水晶頭排線圖片參考及網線水晶頭接法介紹

網線水晶頭排線圖片參考及網線水晶頭接法介紹：水晶頭是網絡連接中重要的接口設備，是一種能沿固定方向插入并自動防止脫落的塑料接頭，用于網絡通訊，因其外觀像水晶一樣晶瑩透亮而得名為“水晶頭”，主要用于連接網卡端口、集線器，交換機、電話等。在此，幫農網就和朋友們一起來了解一下網線水晶頭的接法，同時分享網線水晶頭排線圖片作為參考。

第1步：用雙絞線網線鉗(當然也可以用其他剪線工具)把雙絞線的一端剪齊(最好先剪一段符合布線長度要求的網線)，然后把剪齊的一端插入到網線鉗用于剝線的缺口中，注意網線不能彎。

第2步：稍微握緊壓線鉗慢慢旋轉一圈(無須擔心會損壞網線里面芯線的皮，因為剝線的兩刀片之間留有一定距離，這距離通常就是里面4對芯線的直徑)，讓刀口劃開雙絞線的保護膠皮，拔下膠皮。當然也可使用專門的剝線工具來剝下保護膠皮。

注意：剝線長度通常應恰好為水晶頭長度，這樣可以有效避免剝線過長或過短造成的麻煩。剝線過長則不美觀，另一方面因網線不能被水晶頭卡住，容易松動。剝線過短，因有外皮存在，太厚，不能完全插到水晶頭底部，造成水晶頭插針不能與網線芯線完好接觸。

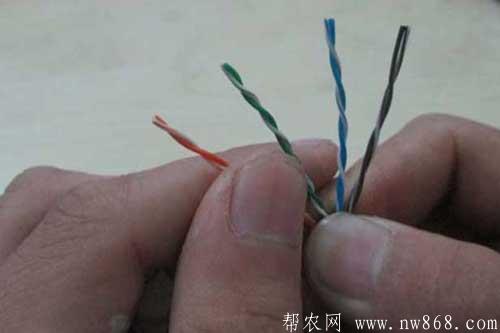

第3步：剝除外皮后即可見到雙絞線網線的4對8條芯線，并且可以看到每對的顏色都不同，每對纏繞的兩根芯線是由一種染有相應顏色的芯線加上一條只染有少許相應顏色的白色相間芯線組成，四條全色芯線的顏色為棕色、橙色、綠色、藍色。

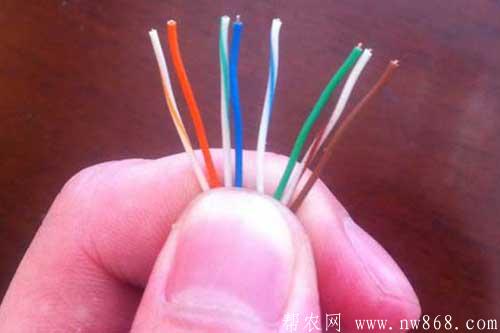

第4步：把每對都是相互纏繞在一起的線纜逐一解開，解開后則根據規則把幾組線纜依次地排列好并理順，排列的時候應該注意盡量避免線路過多的纏繞和重疊。把線纜依次排列并理順之后，由于線纜之前是相互纏繞著的，因此線纜會有一定的彎曲，應該把線纜盡量扯直并保持線纜平扁。把線纜扯直的方法也十分簡單，利用雙手抓著線纜然后向兩個相反方向用力，并上下扯一下即可。

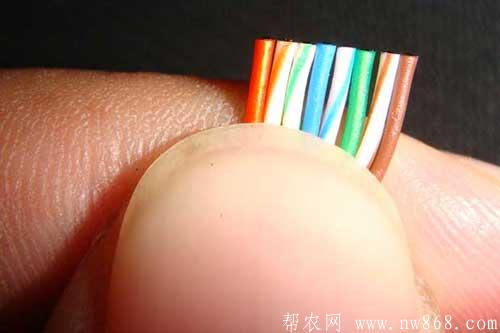

第5步：把線纜依次排列好并理順壓直之后，應該細心檢查一遍，之后利用壓線鉗的剪線刀口把線纜項部裁剪整齊。

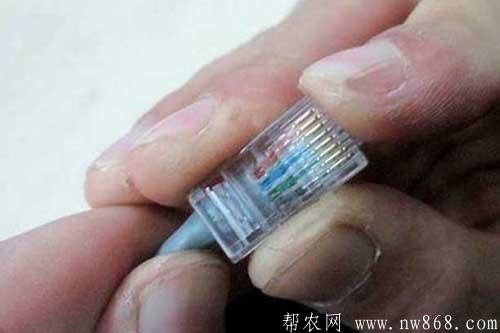

第6步：把整理好的線纜插入水晶頭內，需要注意的是要將水晶頭有塑造料彈簧片的一面向下，有針腳的一面向上，使有針腳的一端指向遠離自己的方向，有方型孔的一端對著自己。此時，最左邊的是第1腳，最右邊的是第8腳，其余依次順序排列。插入的時候需要注意緩緩地用力把8條線纜同時沿IU一45頭內的8個線槽插入，一直插到線槽的頂端。

注意：裁剪的時候應該是水平方向插入，否則線纜長度不一會影響到線纜與水晶頭的正常接觸。若之前把保護層剝下過多的話，可以在這里將過長的細線剪短，保留去掉外層保護層的部分約為15毫米，這個長度正好能將各細導線插入到各自的線槽。如果該段留得過長，一來會由于線纜不再互絞而增加串擾，二來會由于水晶頭不能壓住護套而可能導致電纜從水晶頭中脫出，造成線路的接觸不良甚至中斷。在最后一步的壓線之前，可以從水晶頭的頂部檢查，看看是否每一組線纜都緊緊地頂在水晶頭的末端。

第7步：在最后一步壓線之前，此時可以從水晶頭的頂部檢查，看看是否每一組線纜都緊緊地頂在水晶頭的末端。確認無誤之后就可以把水晶頭插入壓線鉗的8P槽內壓線了，把水晶頭插入后，用力握緊線鉗，若力氣不夠的話，可以使用雙手一起壓，這樣壓的過程使得水晶頭凸出在外面的針腳全部壓入水晶并頭內，施力之后聽到一聲輕微的“啪”即可。

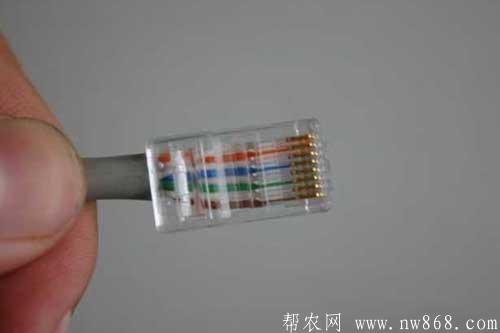

第8步：壓線之后水晶頭凸出在外面的針腳全部壓入水晶并頭內，而且水晶頭下部的塑料扣位也壓緊在網線的灰色保護層之上，到此水晶頭就制作完畢了。最后完成后用RJ-45測線儀測試時要求8個指示燈都應依次閃爍。（圖片來自網絡）
